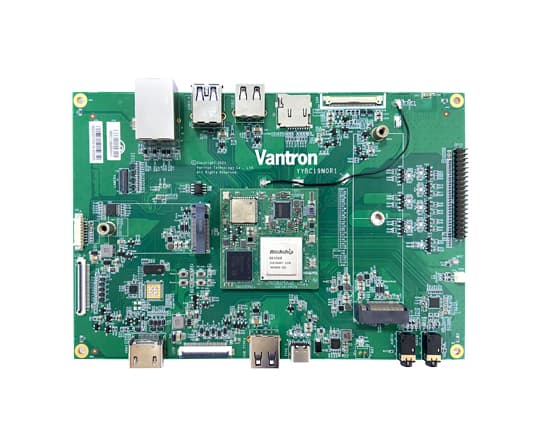

VT-SBC-VOSM568-EVB RK3568 评估板
◆ RK3568 四核 ARM Cortex-A55 处理器
◆ 接口丰富、性能强大
◆ H.265/H.264 视频编解码
◆ 最多支持三屏异显
◆ 以太网、Wi-Fi、蓝牙连接方式
◆ 支持实时时钟&看门狗
◆ 支持 Android 和 Linux 操作系统
Description
Specifications
Resources
VT-SBC-VOSM568-EVB 评估板基于 VOSM568 系统模块，在底板上提供了丰富的接口，便于用户使用该模块。评估板搭载 Rockchip RK3568 处理器，该处理器集成了四核 ARM Cortex-A55 CPU、高性能 ARM Mali-G52 GPU，以及最高可提供 1 TOPS 算力的 NPU。评估板支持 H.265/H.264 视频编解码格式，能够提供高质量的视频输出。板载的Wi-Fi 和蓝牙无线连接功能，提高了评估板在物联网场景中应用的多样性。此外，丰富的接口方便用户连接各种外围设备，进而充分发挥评估板的功能。
VT-SBC-VOSM568-EVB 支持 Android 10 及更高版本操作系统，用户也可以选择 Linux 版本操作系统。另外，评估板可以搭配万创 TMO/TMC 系列触控显示器一起使用，为客户提供整体解决方案，是智能零售、自助终端、工业自动化、智能医疗健康和数字媒体等场景的理想选择。
Specifications
产品名称
VT-SBC-VOSM568-EVB RK3568 评估板(ARM架构嵌入式单板计算机)
产品名称
瑞芯微平台
CPU
RK3568 四核 ARM Cortex-A55 处理器，最大频率 2.0GHz
GPU
ARM Mali-G52 GPU, 600MHz
NPU
最大 1 TOPS 算力
内存
2GB LPDDR4 (可选：4GB)
存储
16GB eMMC 5.1 (可选：64GB)
EEPROM
2Kb (仅存储硬件配置信息)
PMIC
RK809
以太网
1 x RJ45, 10M/100M/1000Mbps
Wi-Fi & 蓝牙
Wi-Fi 802.11 a/b/g/n/ac + 蓝牙 5.0
视频处理
4K 60, H.265/H.264/VP9; 视频解码 1080p 60, H.265/H.264 视频编码
图形处理
支持 OpenGL ES 1.1/2.0/3.2、OpenCL 2.0、Vulkan 1.1
显示 (支持三屏异显)
2 x 4 路 MIPI DSI (最大支持 1920 x 1080 @60Hz, 不能同时使用);
1 x 4 路 eDP (最大支持 2560 x 1600 @60Hz);
1 x HDMI 2.0 (最大支持 1080p @120Hz 或 4096 x 2304 @60Hz);
MIPI CSI
1 x 4 路 MIPI CSI
音频
2 x 3.5mm 二合一音频接口; 1 x 扬声器连接头
USB
2 x USB 2.0 Type-A; 1 x USB 3.0 Type-A;
1 x USB Type-C (USB 2.0 OTG、供电)
I²C
1 x I²C
PCIe
1 x PCIe 3.0 x2
GPIO 排针
12 x GPIO, 2 x CAN, 1 x 调试 UART (1.8V 电平);
4 x 通信 UART (TTL), 4 x PWM
SD 卡槽
1 x Micro SD 卡槽
按键
1 x 电源键 ;
1 x 复位键;
1 x 音量+键;
1 x 音量-键
输入
5V/2A DC 输入
操作系统
Android 11、Linux Yocto、Debian 10、其他 Linux 版本 (根据需求提供支持)
设备管理
BlueSphere MDM (Android 版本可选)
尺寸
180mm x 120mm x 15mm (评估板); 45mm x 45mm x 1mm (SOM 模块)
温度
工作温度: -10℃ ~ +60℃(可选：-40℃ ~ +85℃) ;存储温度：-20℃ ~ +70℃
湿度
≤ 95% RH (无凝露)
认证
CE、FCC、CCC
