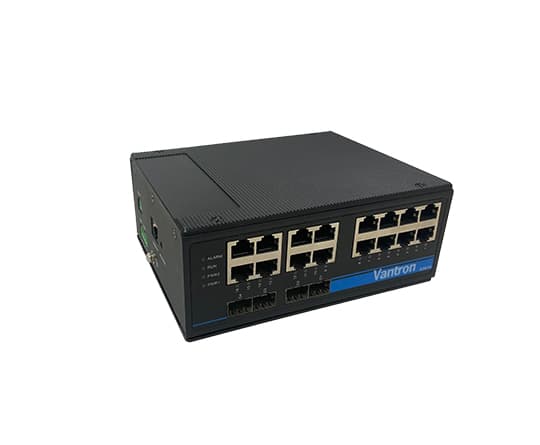

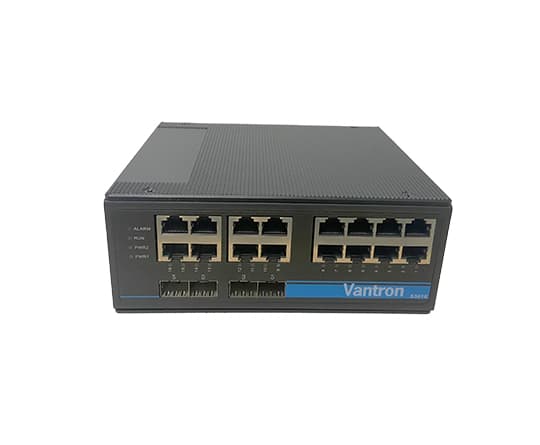

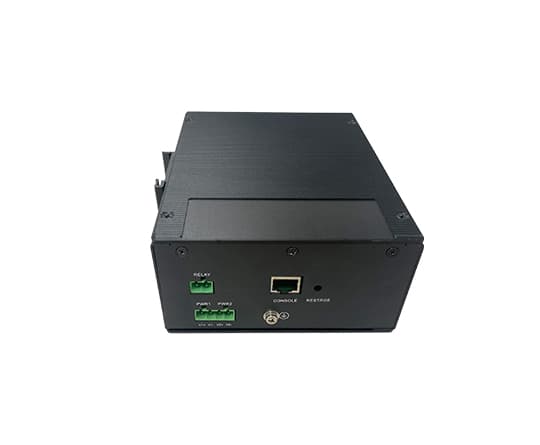

S3016 16口+2SFP L2千兆管理型工业交换机
◆ 16 x 千兆铜网口，2 x 千兆光口
◆ GUI, CLI, SNMP v1/v2c/v3, RMON, MIB, SSH, Telnet
◆ 端口控制、端口镜像、流控制
◆ VLAN (802.1Q, 802.1ad)
◆ 802.1x 认证, ACL, QoS
◆ 冗余电源设计
◆ 支持告警继电器输出、恢复出厂设置
◆ 支持宽温及宽输入电压
Description
Specifications
Resources
万创 S3016 是一款多网口千兆以太网管理型交换机，配置了 16 个两层布置的千兆铜缆网口和 2 个千兆光纤 SFP端口，为工业领域用户提供快速组网、高效交换的方案。设备支持二层交换网络的各种功能，包括服务质量(QoS)、互联网组管理协议(IGMP)侦听、以太网环保护交换(ERPS)、802.1ad VLAN 标签、多个隔离广播域等等。设备支持多种安全策略用于保护管理数据并防止各种恶意攻击，包括访问控制列表(ACL)、802.1x 认证、多种队列调度算法等。设备提供多种网络维护和诊断功能，包括线路环回检测、线缆诊断、SFP 端口数字诊断监测(DDM)等，确保提高设备的可靠性。此外，S3016 支持各种网络协议和工业标准，能够提高设备的流量处理能力、保障网络连接性能。
S3016 为用户提供友好的管理功能，实现设备的便捷管理，包括基于网页的图形用户界面 (GUI)、行业标准的命令行界面(CLI)等。设备支持双电源冗余输入，保证网络运行的可靠性。设备背面提供 DIN 导轨安装支架，便于用户灵活实现大规模组网部署。此外，设备可以在-40℃ ~ +75℃ 工业级宽温范围内运行，为工业物联网应用提供了一种理想的解决方案，可以广泛应用于智慧电网、轨道交通、智慧城市、仓储、新能源、智能制造等场景。
Specifications
产品名称
S3016 16口+2SFP L2千兆网管型工业交换机
产品名称
网管型
内存
256MB DDR2
存储
32MB 闪存
千兆铜缆网口
16 x RJ45, 10/100/1000M Base-T (X), 自动流控, 全/半双工, MDI/MDI-X
千兆光纤端口
1 x SFP, 1G Base-X ;1 x SFP, 1G/2.5G Base-X
标准
10Base-T: IEEE 802.3
100Base-TX: IEEE 802.3u;
1000Base-T: IEEE 802.3ab;
1000Base-X: IEEE 802.3z ;
流控制: IEEE 802.3x
交换能力
>42Gbps
转发模式
存储转发
包缓存
4Mbit
包转发率
62.496Mpps
MAC 地址容量
8K
RJ45 控制接口
1 x RS232 (115200, 8N1)
告警继电器输出
1 x 2 芯 x 7.62mm (电流负荷: 1A @24VDC)
按键
1 x 重置键 (长按 10 秒以上恢复设备出厂设置)
LED 指示灯
ALARM：系统失效指示灯;
RUN: 正常运行指示灯;
PWR2: 备用电源指示灯;
PWR1: 主电源指示灯
尺寸
165mm x 130mm x 68mm
安装
DIN 导轨安装
输入
12V~48V DC/16~30V AC (推荐 12V/2A DC), 1 x 4 芯 x 5.0mm 电源端子
(双电源冗余设计, 过流保护、防反接保护)
功耗
<5.5W (空载); < 15W (满载)
温度
工作温度: -40℃ ~ +75℃ ;存储温度: -40℃ ~ +85℃
湿度
工作湿度: 0-90% RH (无凝露) ;存储湿度: 0-90% RH (无凝露)
认证
CE、FCC、UL
行业标准
FCC CFR47 Part 15, EN55032/CISPR22, A 类
IEC61000-4-2 (ESD): ±6kV (接触), ±8kV (空气)
IEC61000-4-3 (RS): 10V/m (80MHz～2GHz)
IEC61000-4-4 (EFT): 电源：±2kV, 信号：±1kV
IEC61000-4-5 (Surge): 电源：差模±1kV, 共模±2kV, 信号：共模±2kV
IEC61000-4-6 (CS): 10V (150kHz～80MHz)
