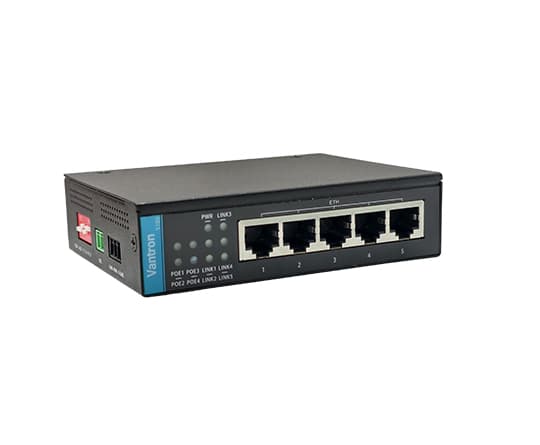

SW-15 5口百兆非网管型工业交换机
◆即插即用
◆全/半双工自适应以太网口
◆支持 PoE 选配
◆报警继电输出
◆长生命周期
◆高效的无风扇散热
◆宽输入电压&温度范围
◆结构紧凑，便于部署
Description
Specifications
Resources
SW-15 5口百兆非网管型工业交换机丰富了万创的工业自动化硬件解决方案。产品配置5个百兆网口，为工业领域用户提供了高效、可靠的组网方案。
SW-15 提供了一套即插即用的解决方案，最大限度降低用户的学习成本。其紧凑的结构有利于节省空间，非常适合重视组网效率的用户。该交换机支持 12V~48V 宽输入电压和-20℃~+75℃℃ 工业级宽温范围，保证在严苛的环境下展现出卓越的性能。另外，用户可以选择配置 PSE 功能，为受电设备提供最大 30W 的供电输出，也可以选择配置为受电设备，接入供电设备。设备后侧机箱配置导轨安装支架，用户可以实现设备灵活安装。
交换机通常用于极端环境中，对设备的稳定运行和多设备之间的数据交互都有着较高要求。万创 SW-15 可专门用于轨道交通、智慧城市、智慧矿山等场景。
Specifications
接口
5 x RJ45, 10/100M Base-T (X)，自动流速控制，全/半双工模式，
MDI/MDI-X 自动侦测
产品名称
非网管型
标准
IEEE802.3;
IEEE802.3u;
IEEE802.3x (流控)
PSE (可选)
IEEE 802.3af、IEEE 802.3at
ETH 1 ~ ETH 4 (最大合计支持 30W 电源输出)
PD (可选)
ETH 5
传输方式
存储转发
MAC 地址容量
1K
交换容量
1Gbps
包转发率
0.75Mpp
包缓存
1Mb
报警继电器 (可选)
1 x 2 芯 x 3.81mm

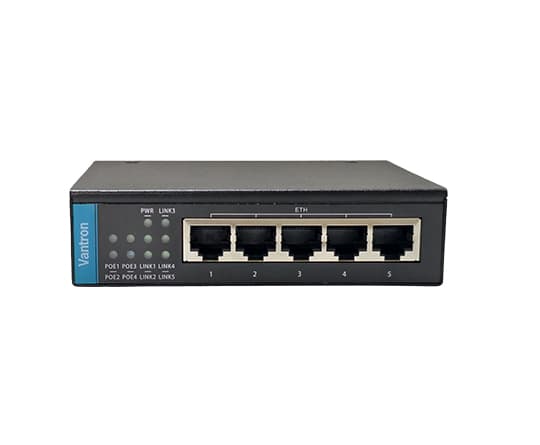

LED 指示灯
1 x 电源指示灯 (上电后常亮)
4 x PoE 指示灯 (分别对应 1-4 网口)
5 x 网络指示灯 (慢闪：连接/活动；快闪：数据传输)

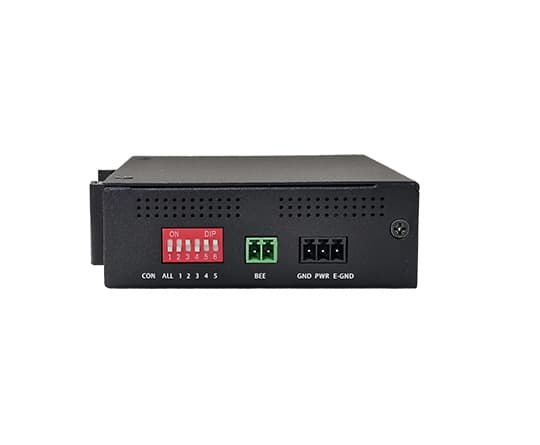

拨码开关 (可选)
1 x 拨码开关 (单个/多个网口连接检测)
尺寸
115mm x 87mm x 30mm
安装
DIN 导轨安装
平均故障间隔时间 (MTBF)
≥30,000 小时
IP 等级
IP40
输入
12V~48V DC (PSE 功能：48V-53.2V DC), 1 x 3 芯 x 3.81mm 电源端子
(防反接、过载保护)
功耗
< 32.1W (连接 4 台 S105 设备)
温度
工作温度：-20℃ ~ +75℃
存储温度：-40℃ ~ +85℃
湿度
工作湿度：相对湿度 5%~95% (无凝露)
EMC 等级
> EMC 3 级
认证
CCC, FCC, RoHS
行业标准
IEC61000-4-2 (ESD): ±6kV (接触), ±8kV (空气)
IEC61000-4-4 (EFT): 电源：±2kV, 信号：±1kV
IEC61000-4-5 (Surge): 电源：差模±1kV, 共模±2kV, 信号：差模±1kV,
共模±2kV
IEC60068-2-6 (振动)
IEC60068-2-27 (冲击)
IEC60068-2-32 (自由落体)
产品名称
SW-15 5口百兆非网管型工业交换机
