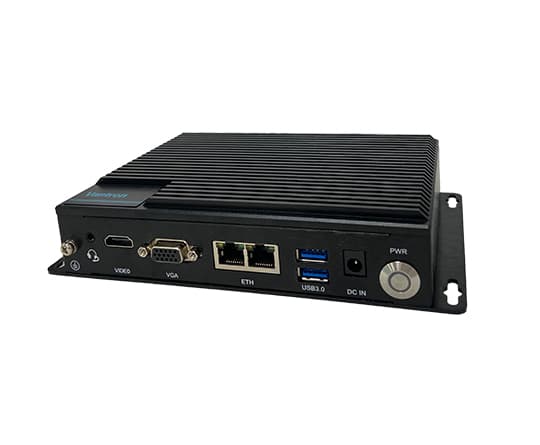

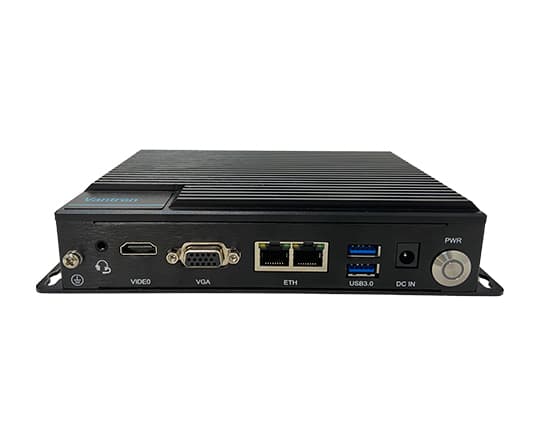

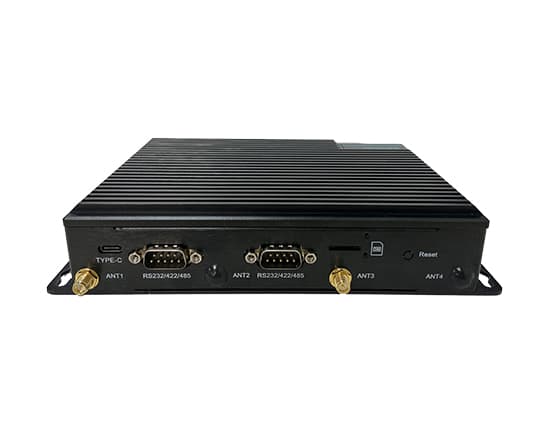

mIPC-EKL6425／6412 ElkhartLake X86架构嵌入式工控机
◆ Intel® Atom®四核 Elkhart Lake x6425E 处理器
◆ HDMI、VGA提供4K/FHD 全高清视频输出
◆ 接口丰富、灵活扩展
◆ 支持 Wi-Fi/BT/5G/有线等通讯方式
◆ 工业级宽温设计
◆ 能够适应极端环境
◆ 工业级使用寿命
Description
Specifications
Resources
万创mIPC-EKL6425/6412 ElkhartLake X86架构嵌入式工控机由Intel® Atom® Elkhart Lake高性能四核处理器驱动，该处理器具有卓越的算力，可以运用于各种嵌入式场景并且保证CPU功耗在12W。mIPC-EKL6425/6412提供两个网口，传输速率达10/100/1000Mbps。内部扩展方面，mIPC-EKL6425/6412提供两个M.2 B-Key插槽，一个用于SSD扩展，另一个可选择连接Wi-Fi 802.11 a/b/g/n/ac和蓝牙5.0模块或者连接5G模块，保证通信不受阻碍。
mIPC-EKL6425/6412提供一个HDMI接口和一个VGA接口，提高图像显示性能。提供的两个串口可以连接外部设备进行通信，保证数据通路可靠、不出差错。
此外，产品提供丰富的外设接口，可灵活接入大量外围设备，比如扫码头、摄像头、条码打印机、按键板等。而且，mIPC-EKL6425/6412性能强大、质量稳定可靠、性价比优越，在智慧业务的应用方面首屈一指。
Specifications
产品名称
通用型工控机
CPU
Intel® Atom® x6425E 处理器, 4C4T, 2.0GHz (base), 3.0GHz (turbo), 12W TDP / Intel® Celeron® J6412 处理器, 4C4T, 2.0GHz (base), 2.6GHz (turbo), 10W TDP
GPU
Intel® HD Graphics 500
内存
DDR4 4GB (可选：16GB)
存储
32GB eMMC
1 x SATA 接口
M.2 B-Key 支持 SSD 扩展
以太网
2 x RJ45, 10/100/1000Mbps
4G/5G
支持（由 M.2 B-Key 扩展）
无线
1 x M.2 B-Key (3042/3052), 支持Wi-Fi 802.11 a/g/b/n/ac + 蓝牙5.0 (默认)
(可选替代：5G蜂窝网络)
显示
1 x HDMI 2.0b (4096 x 2160 @60Hz)；
1 x HDMI 2.0b (4096 x 2160 @60Hz) / 1 x VGA (1920 x 1080 @60Hz)
音频
1 x 3.5mm 二合一音频接口
串口
2 x RS232/RS485/RS422
USB
2 x USB 3.0 Type-A
1 x USB 3.0 Type-C
SIM 卡槽
1 x SIM 卡槽
RTC
支持
看门狗
支持
TPM
1 x TPM 2.0
M.2 插槽
1 x M.2 B-Key（2242/2280）用于 SSD 扩展
1 x M.2 B-Key（3042/3052）用于 Wi-Fi &蓝牙或 5G 扩展（二选一）
USB 3.0 Type-C外接扩展
2 x USB 2.0 Type-A；2 x RS232/RS485；1 x CAN 8 x GPIO
按键
1 x 开/关键
1 x 重置键
LED 指示灯
1 x 开/关键指示灯
操作系统
Windows 10 (IoT)
电源输入
1 x 电源接口（12V/5A，24V/3A）
尺寸
171mm x 128mm x 38mm（壳体）
196mm x 128mm x 38mm（带安装支架）
安装方式
壁挂安装
导轨安装（可选）
重量
750 克
冲击测试标准
IEC 60068-2-27
防水防尘性能
IP40
散热方式
无风扇散热
温度
工作：-20℃~+70℃
存储温度：-40℃~+85℃
湿度
工作：相对湿度 10%~90%
存储：相对湿度 5%~95%
认证
EMC 3 Class B, SRRC, RoHs
ESD: ±4KV（接触）及±8KV（空气）
产品名称
mIPC-EKL6425／6412 ElkhartLake X86架构嵌入式工控机
